Canalizzazioni di drenaggio in acciaio inox AISI 304 / AISI 316

Descrizione

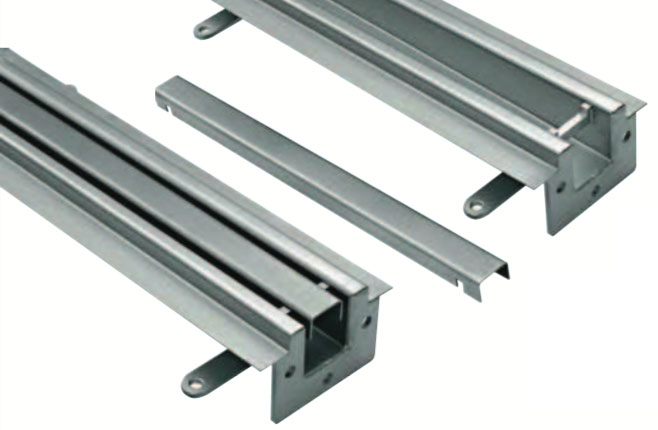

PC.001 – Canaline inox a fessura

Le canaline a fessura rappresentano la soluzione ideale per il drenaggio delle pavimentazioni industriali di ogni genere.

Costruite interamente in acciaio inox aisi 304 (oppure aisi 316 a richiesta), abbinate a pozzetti di raccolta 300 x 300 mm. sono facilmente lavabili ed ispezionabili e le caratteristiche di igiene e pulizia sono curate nel rispetto delle normative comunitarie.
La protezione allo scarico fognario è garantita dal sifone antiodore e dal cestello filtro estraibile.

La loro struttura, grazie anche alle particolari zanche di ancoraggio al calcestruzzo e al riempimento dei bordi con il profilo composito, rendono la canalina particolarmente resistente nelle situazioni con elevati carichi di portata.

L’esecuzione di tali sistemi viene eseguita completamente secondo le esigenze del cliente con un nostro supporto tecnico, infatti ogni preventivo sarà fornito di relativo disegno con le principali caratteristiche tecniche.
Nel caso in cui le forniture siano di metrature elevate si prevedono lunghezze dei vari moduli da mt. 5,00.

Nelle piccole forniture per ottimizzare le operazioni di trasporto si prevede l’assemblaggio dei vari pezzi con lunghezza di MT. 3,00 e MT. 4,00.

L’assemblaggio tra i vari pozzetti e le canaline è previsto mediante flangie con relative guarnizioni in silicone e serraggio con bulloni in acciaio inox che garantiscono l’ermeticità.

Per facilitare le operazioni di posa verrà allegato al materiale un disegno con la numerazione per una sequenza corretta di montaggio dei pezzi, già collaudati nella nostra azienda prima dell’imballo.

N.B.:
Tutti i sistemi a richiesta possono essere dotati di piedini regolabili per il posizionamento e livello quote.

---

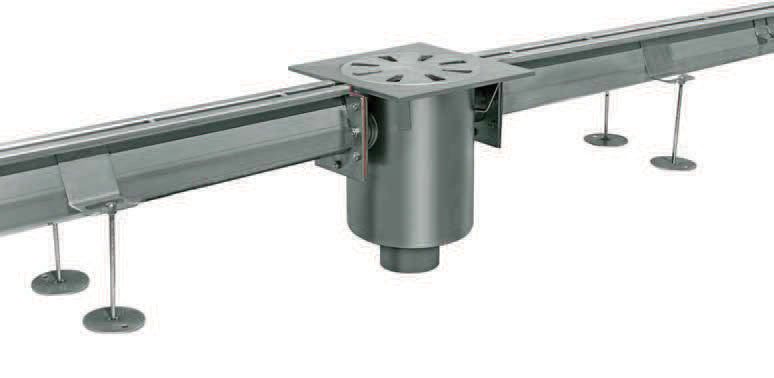

Sistemi di canaletta a fessura con scarico verticale

PC.002V – Chiusino a singolo innesto canaletta scarico verticale

PC.003V – Chiusino a doppio innesto canaletta scarico verticale

N.B.:
Tutti i sistemi a richiesta possono essere dotati di piedini regolabili per il posizionamento e livello quote.

N.B.:
Tutti i sistemi vengono eseguiti secondo le esigenze del cliente, quindi parametri come lunghezza e posizione degli scarichi non sono vincolanti.

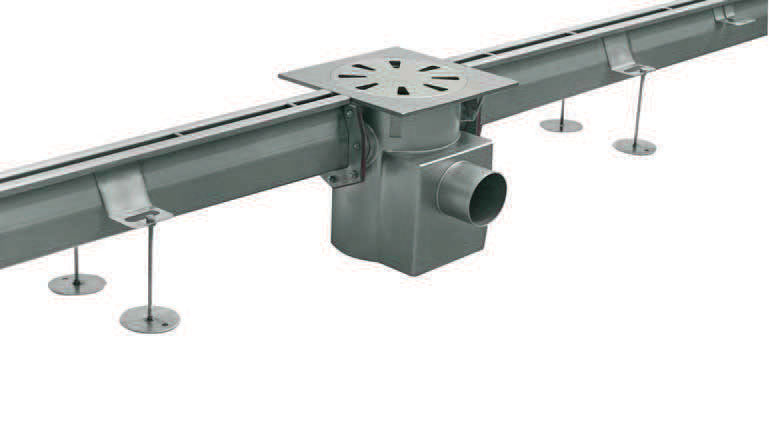

Sistemi di canaletta a fessura con scarico orizzontale

PC.002L – Chiusino a singolo innesto canaletta scarico laterale

PC.003L – Chiusino a doppio innesto canaletta scarico laterale

N.B.:
Tutti i sistemi a richiesta possono essere dotati di piedini regolabili per il posizionamento e livello quote.

N.B.:
Tutti i sistemi vengono eseguiti secondo le esigenze del cliente, quindi parametri come lunghezza e posizione degli scarichi non sono vincolanti.

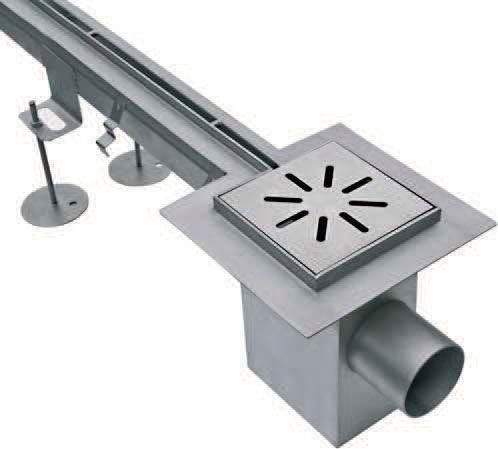

Sistemi di canaletta a fessura con chiusini ribassati

PC.002 V – Ribassato

PC.002 L – Ribassato

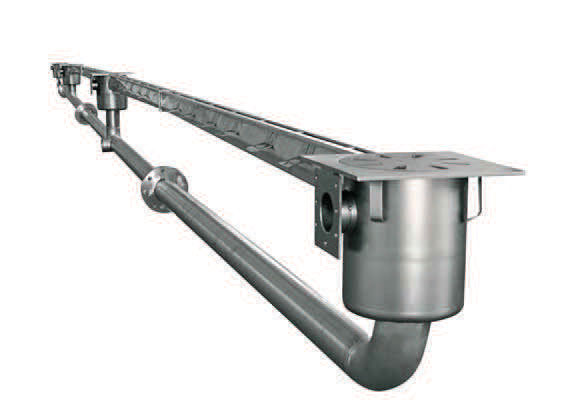

Su richiesta si eseguono le tubazioni INOX sottostanti le canaline con relativi raccordi e montaggio mediante flangie e guarnizioni.

N.B.:
Esempio di chiusini con la minore profondità realizzabile per canali con lunghezza fino a MT. 5,00 e MT. 10,00

Canalette per terrazzi

CB.070 – Con scarichi diametro Ø 40/50mm.

CB.150 – Con scarichi Ø 40/50/63,5/70mm

Canalette di dimensioni particolarmente ridotte eseguite in inox aisi 304 spessore 2mm. per lo smaltimento delle acque di balconi e terrazzi. La particolarità di avere una copertura asportabile la rende molto comoda anche nell’ambito della pulizia. Sono dotate di aletta perimetrale per permettere un ottimo sigillo con la guaina di isolamento. Gli scarichi sono applicati nei punti richiesti con tubi a direzione orizzontale o verticale, che a loro volta vengono collegati ai pluviali. Le esecuzioni vengono personalizzate dal cliente.

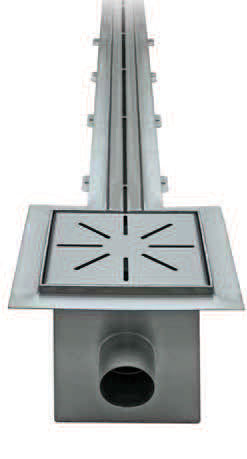

PC.100 – Canalette per piscina

Canaline studiate in maniera specifica per piscine, spogliatoi, locali docce, infatti lo scarico dell’acqua avviene attraverso una fessura ristretta fino a 8 mm. Sono eseguite in AISI 304, ma sopratutto anche in AISI 316 essendo utilizzate in ambienti con la presenza di parecchio cloro. La loro forma costruttiva con aletta perimetrale permette la possibilità di poter fissare in maniera ottimale la guaina di isolamento. I pozzetti ispezionabili sono sifonati e muniti di cestello filtro.
L’assemblaggio tra i vari pozzetti e le canaline è previsto mediante flangie con relative guarnizioni in silicone e serraggio con bulloni in acciaio inox che garantiscono l’ermeticità. Anche in questo caso parametri come la lunghezza, altezza, posizione degli scarichi, sono variabili in funzione delle singole esigenze.
Per facilitare le operazioni di posa, al materiale viene allegato un disegno con la numerazione per una sequenza corretta di montaggio dei pezzi.

PC.110 – Canalette per piscina con bordi schiacciati

Esecuzione con bordi schiacciati per rendere meno visibile la presenza del canale di drenaggio nella pavimentazione. Per questo motivo anche i pozzetti di raccolta sono di dimensione più ridotta. Sono dotate di aletta perimetrale per permettere un ottimo sigillo con la guaina impermeabilizzante.

Le caratteristiche costruttive sono le medesime del canale PC. 100. Il sistema è completamente versatile, non esistono vincoli riguardante la lunghezza dei pezzi e il posizionamento dei pozzetti.

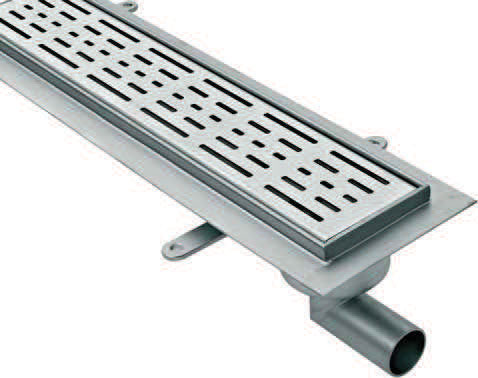

Canaline per docce

Ideate per lo scarico in ambienti doccia di qualsiasi tipo, ad uso privato piuttosto che di centri benessere, palestre o
impianti sportivi.
Eseguite in inox AISI 304 spessore 2mm. (oppure AISI 316), sono dotate di aletta perimetrale per permettere un ottimo sigillo con la guaina impermeabilizzante.
E’ possibile personalizzare la copertura come pure le lunghezze e il posizionamento degli scarichi.
Vedere la scheda tecnica in fondo alla pagina: in tabella sono rappresentate le dimensioni standard.

N.B.:
È possibile orientare lo scarico a 360°.
Nel caso si voglia ridurre la profondità nel punto di scarico è possibile farlo applicando solo il tubo eliminando il sifone

P.062D – Piletta per doccia

Caratteristiche
Finitura: Pallinatura
Anche in versione ribassata, possibile con scarico laterale.

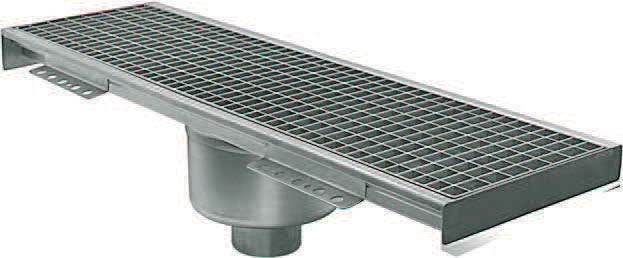

 VGR.30100 SV – Vasche con griglia

Create appositamente per il settore della ristorazione quindi utilizzate sopratutto nelle cucine di mense, alberghi oppure nelle sale di confezionamento carne e pesce delle grandi distribuzioni. Permettono di drenare grosse quantità di acqua evitandone la dispersione a pavimento essendo di dimensioni ampie.

In acciaio AISI 304 (oppure a richiesta AISI 316) sono costruite in modo tale da contenere il più possibile gli ingombri in altezza, gli scarichi completamente ispezionabili, sifonati e muniti di cestello filtro sono perfettamente integrati all’interno del canale stesso. Ovviamente esiste la possibilità di avere dimensioni diverse da quelle rappresentate nella scheda tecnica a fondo pagina, in tabella.

N.B.:
Griglia standard
Altezza H=25mm.
Maglia 22x33mm.
Anche con scarico ø50 – ø63,5 – ø76mm

N.B.:
In fase d’ordine dopo il codice specificare con estensione
SL = scarico laterale
SV=scarico verticale
Es.: VGR.30100 SL, VGR. 30100 SV.

PC.023 – Sistemi di canaletta con griglia da 150 mm

Rappresentano un’ottima soluzione dove si richiede una canaletta con buone capacità drenanti unite alla funzionalità di una copertura a griglia che la rendono completamente ispezionabile.

Abbinate ai pozzetti 300x300mm, gli stessi dei sistemi con canalina a fessura PC 001, sono facilmente lavabili ed ispezionabili e le caratteristiche di igiene e pulizia sono curate nel rispetto delle normative comunitarie. La protezione allo scarico fognario è garantita dal sifone antiodore e dal cestello filtro estraibile.

Costruite in acciaio INOX AISI 304 (oppure a richiesta AISI 316) parametri come lunghezza, posizione degli scarichi, sono variabili in funzione delle singole esigenze.

Nel caso in cui le forniture siano di metrature elevate si prevedono lunghezze dei vari moduli da MT. 5,00. L’assemblaggio tra i vari pozzetti e le canaline è previsto mediante flangie con relative guarnizioni in silicone e serraggio con bulloni in acciaio inox che ne garantiscono l’ermeticità.

Nelle piccole forniture per ottimizzare le operazioni di trasporto si prevede l’assemblaggio dei vari pezzi con lunghezza max di MT. 3,00, MT. 4,00.

Per facilitare le operazioni di posa verrà allegato al materiale un disegno con la numerazione per la sequenza corretta di montaggio dei pezzi già collaudati in azienda prima dell’imballo.

Sezione della canalina con sequenza della variazione della pendenza fino a 25,00 MT, le altezze sono in riferimento alla lunghezza dei moduli di MT. 5,00. Ovviamente a magazzino esistono moduli con lunghezze diverse da MT. 5,00.
Da MT. 1,00, MT. 1,50, MT. 2,00, MT. 2,50, MT. 3,00, MT. 3,50, MT. 4,00, MT. 4,50.

N.B.:
Sistematicamente si fanno lavori con lunghezze assolutamente personalizzate senza tener conto dei moduli standard.

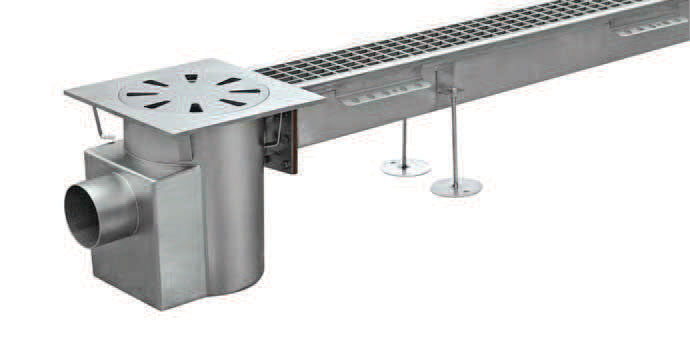

 Canali con griglia da 150 mm a scarico laterale

PC.002GL – Chiusino a singolo innesto canaletta scarico laterale

PC.003GL – Chiusino a doppio innesto canaletta scarico laterale

N.B.:
Tutti i sistemi a richiesta possono essere dotati di piedini regolabili per il posizionamento e livello quote.

N.B.:
Tutti i sistemi vengono eseguiti secondo le esigenze del cliente, quindi parametri come lunghezza e posizione degli scarichi non sono vincolanti.

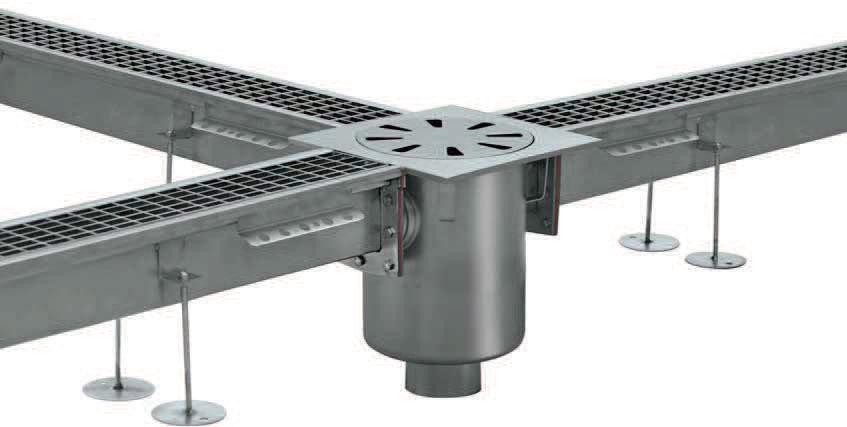

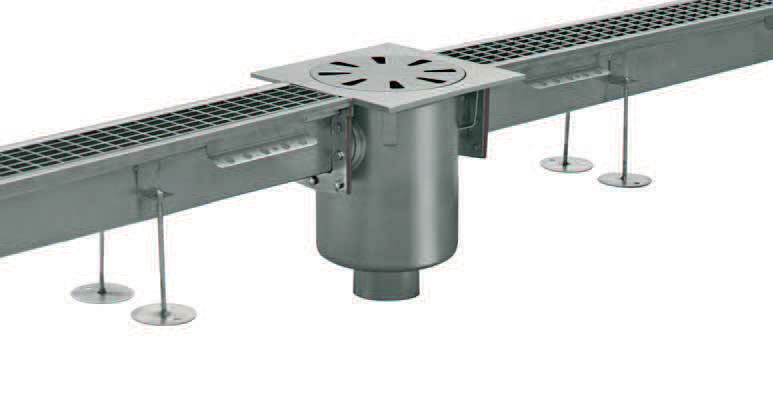

 Canali con griglia da 150 mm a scarico verticale

PC.002GV – Chiusino a singolo innesto canaletta scarico verticale

PC.003GV – Chiusino a doppio innesto canaletta scarico verticale

N.B.:
Tutti i sistemi a richiesta possono essere dotati di piedini regolabili per il posizionamento e livello quote.

N.B.:
Tutti i sistemi vengono eseguiti secondo le esigenze del cliente, quindi parametri come lunghezza e posizione degli scarichi non sono vincolanti.

 Canali con griglia

Le canaline con copertura a griglia “ Leoni” sono particolarmente indicate nei casi dove si ha la necessità di drenare grosse quantità d’acqua in tempi relativamente brevi, infatti con questi articoli è possibile abbinare scarichi anche molto grandi.
Costruite in acciaio INOX AISI 304 (oppure a richiesta AISI 316) parametri come lunghezza, altezza, posizione degli scarichi, portata di carico dei grigliati sono variabili in funzione delle singole esigenze.
Gli scarichi completamente ispezionabili, sifonati e muniti di cestello filtro sono perfettamente integrati all’interno del canale stesso.

Nel caso in cui le forniture siano di metrature elevate si prevedono lunghezze dei vari moduli da MT. 6,00.
L’assemblaggio tra i vari pozzetti e le canaline è previsto mediante flangie con relative guarnizioni in silicone e serraggio con bulloni in acciaio inox che garantiscono l’ermeticità.

Nelle piccole forniture per ottimizzare le operazioni di trasporto si prevede l’assemblaggio dei vari pezzi con lunghezza MAX di MT. 3,00 e MT. 4,00.

Per facilitare le operazioni di posa verrà allegato al materiale un disegno con la numerazione per una sequenza corretta di montaggio dei pezzi, già collaudati in azienda prima dell’imballo.

N.B.:
Tutti i sistemi vengono eseguiti secondo le esigenze del cliente, quindi parametri come lunghezza e posizione degli scarichi non sono vincolanti.

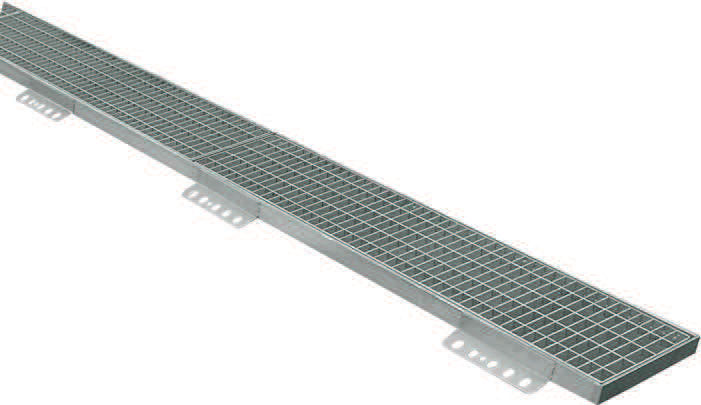

 Telai in angolare con grigliati

Utilizzati nelle situazioni in cui si voglia avere un canale di scolo con la superficie in pannelli griglia alloggiata su telaio in angolare, mantenendo il vano di scolo normalmente in calcestruzzo. Costruiti in AISI 304, sono specialmente utilizzati in situazioni di esterni come cortili e piazzali.
I pannelli griglia con lunghezza ognuno da MT. 1,00 vengono dimensionati per le diverse caratteristiche di portata, pedonali oppure carellabili.
Gli elementi modulari del telaio sono eseguiti con la lunghezza massima di MT. 4,00. Esiste la possibilità di attingere su tipologie standard rappresentate nella tabella sotto.

N.B.:
Eseguibili con pannelli antiscivolo, antitacco.

Coperture per canali griglia (fuori standard)

 APRI PDF PER ULTERIORI CARATTERISTICHE
